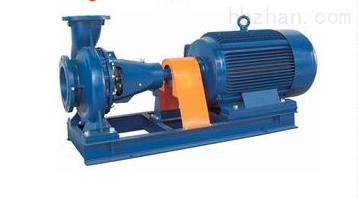

ISG型卧式热水增压泵——上海方瓯公司

发布时间: 点击量:68
ISG型卧式热水增压泵——上海方瓯公司


增压泵,热水增压泵,卧式热水增压泵

ISWR80-200卧式热水增压泵概述
     ISG型系列单吸管道离心泵,是科技人员内水泵专家选用国内优秀水力模型,采用IS型离心泵之性能参数,在一般立式泵的基础上进行巧妙组合设计而成,该系列产品具有高效节能、嗓音低、性能可靠等优点。符合国家机械部JB/T53058-93的标准要求。产品按国际ISO2858标准设计制造。
泵为标准立式单级泵,输入电压为三相380V,电机转速为2900转/分,广泛用于空调、采暖、卫生用水、水处理、冷却冷冻系统、液体循环和供水、增压及灌溉等领域中无腐蚀的冷水和热水输送,介质温度为-10℃到+80℃、+120℃。产品结构紧凑,管道连接形式的螺旋形泵壳,采用现代水力模型设计制造,进出口在同一直线上,且口径相同,液体流动通畅、损失小。采用电机直接连接,机泵轴完全同心,振动小,噪音低。泵可以如阀门一样安装在管路任何位置。
用强制环流的不受转向限制的特殊结构配置的机械密封,改善其运行环境,延长使用寿命。独特安装结构大大缩小泵的占地面积,采用优质铸件及树脂砂型铸件,尺寸精度高,外形美观,噪声更小,可靠性更高。接口提供一对法兰,便于安装。


ISWR80-200卧式热水增压泵主要特点
1、ISWR80-200卧式热水增压泵为立式结构,进出口口径相同、且位于同一中心线上,可像阀门一样安装于管路之中,设有安装底脚,加泵的稳定性,外形紧凑美观,占地面积小,建筑投入低。
2、叶轮直接安装在电机的加长轴上,轴向尺寸短,结构紧凑,泵与电机轴承配置合理,能有效地平衡泵运转 产生的径向和轴向负荷,从而保证了泵的运行平稳,震动噪音低。
3、泵轴封采用机械密封或机械密封组合,采用钛合金密封环、中型耐高温机械密封和采用硬质合金材质, 耐磨密封,能有效地增长机械密封的使用寿命。
4、安装检修方便,无需拆动管路系统,只需卸下泵联体螺母即可抽出全部转子部件。
5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。
6、ISWR80-200卧式热水增压泵可根据管路布置的要求采用泵的竖式和横式安装。


ISWR80-200卧式热水增压泵安装说明
1、卧式热水增压泵安装前应检查机组紧固件有无松动现象,泵体流道有无异物堵塞,以免水泵运行时损坏叶轮和泵体。
2、安装时管道重量不应加在水泵上,以免使泵变形。
3、安装时必须拧紧地脚螺栓,以免起动时振动对泵性能的影响。
4、为了维修方便和使用安全,在泵的进出口管路上各安装一只调节阀及在泵出口附近安装一只压力表,以保证在额定扬程和流量范围内运行,确保泵正常运行,增长水泵的使用寿命。
5、卧式热水增压泵安装后拨动泵轴,叶轮应无磨擦声或卡死现象,否则应将泵拆开检查原因。
6、泵分硬性联接安装和柔怀联接安装两种(见联接方式)。

ISWR80-200卧式热水增压泵起动前准备及相关工作条件:
1、试验电机转向是否正确,从电机顶部往泵看为顺时针旋转,试验时间要短,以免使机械密封干磨损。
2、打开排污阀使液体充满整个泵体,待满后关闭排气阀。
3、检查各部位是否正常。
4、用手盘动泵以使润滑液进入机械密封端面。
吸入压力≤1.0Mpa,或泵系统工作压力≤1.6Mpa,即泵吸入口压力+泵扬程≤1.6Mpa。泵静压试验压力为2.5Mpa。订货时请注明系统工作压力。泵系统工作压力大于1.6Mpa时应在订货时另行提出,以便在制造时泵的过流部分和联接部分采用铸钢材料。
环境温度<40℃,相对湿度<95%。
所输送介质中固体颗粒体积含量不超过单位体积的0.1%,粒度<0.2mm。
注:如使用介质为带有细小颗粒,请在订货时说明,以便厂家采用耐磨式机械密封。

型号

流量

扬程
(m)

效率
(%)

转速
(r/min)

电机功率
(kw)

(m3/h)

(L/s)

15-80 1.1
1.5
2.0
0.30
0.42
0.55
8.5
8.0
7.0
26
34
34
2800 0。18
20-110 1.8
2.5
3.3
0.50
0.69
0.91
16.0
15.0
13.5
25
34
35
2800 0。37
20-125 1.8
2.5
3.3
0.50
0.69
0.91
21.0
20.0
18.6
28
35
34
2800 0。75
20-160 1.8
2.5
3.3
0.50
0.69
0.91
33
32
30
19
25
23
2900 1.5
